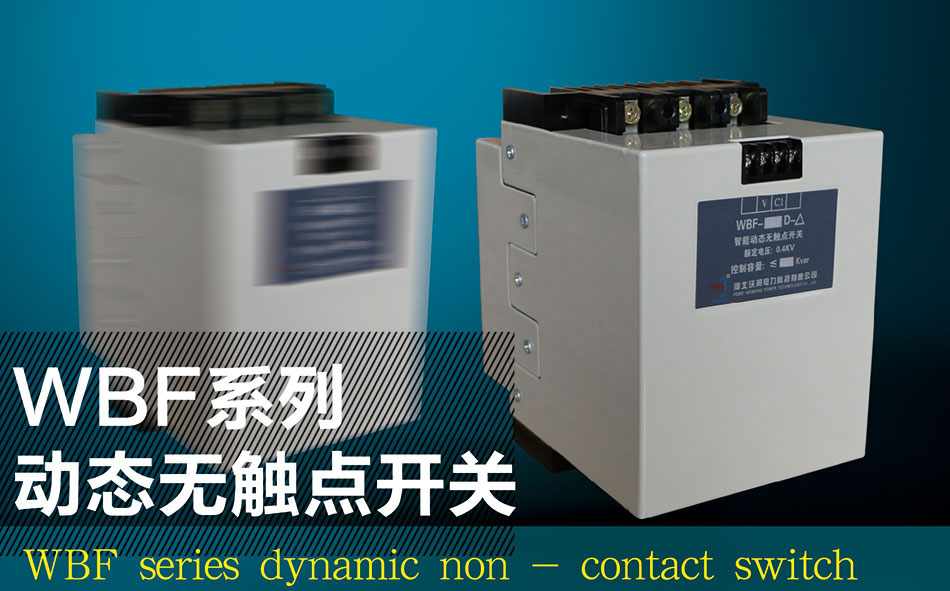

      产品介绍   Product  Characteristics

         WBF系列动态无触点开关是一种能够对电力并联电容器进行快速投切的电子型功率器件模 块,其电气结构主要由大功率反并连晶闸管模块、隔离电路、触发电路、同步电路保护电路及驱动电路组成,并配有控制开关导通或截止的接线端子,控制逻辑电压 OV(截止)、12V(导通)。本开关具有安装简单、维护方便、响应速度快、投切无涌流、工作无噪声、运行稳定可靠、缺相保护等特点。是无功功率动态补偿 装置用投切电容器组的理想器件。

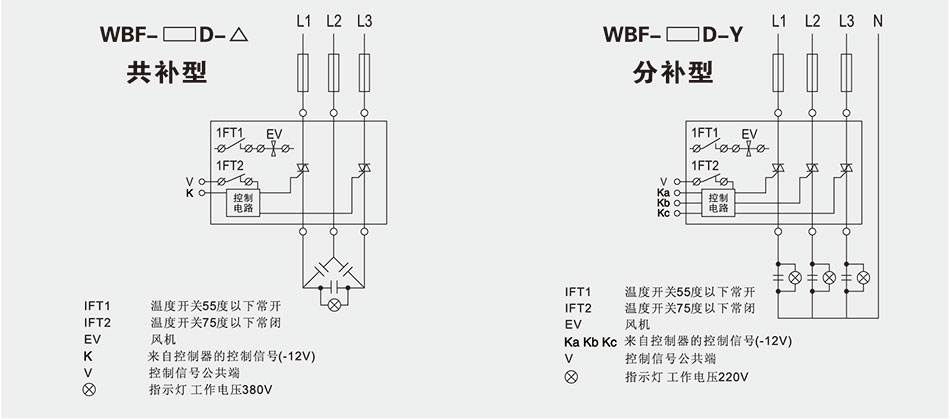

      接线原理图  Connect line diagram principle

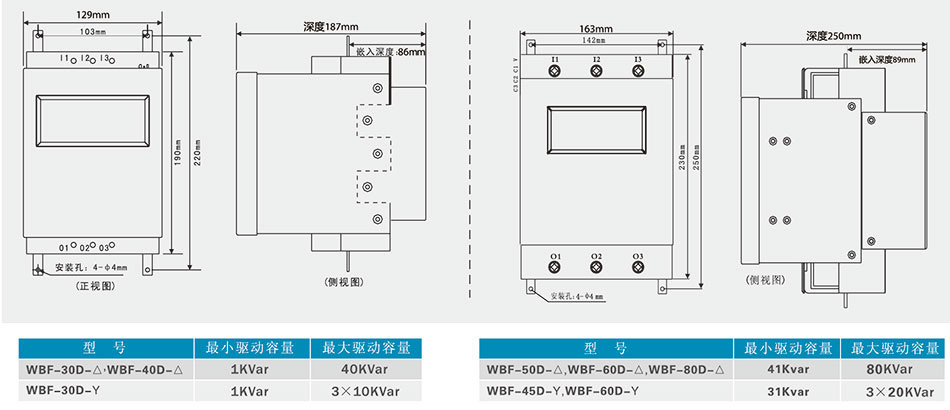

      外形及安装尺寸 Shape and gearing size


      使用环境条件 Environmental conditions

      使用环境                                                                        使用场所无腐蚀性气体,无导电尘埃,
      环境温度:-25℃~+50℃                                              无易燃易爆介质存在,安装地点无剧烈
      相对湿度:在40℃时≤90%                                             振动、无雨雪侵蚀。
      海拔高度:≤1000m
      额定电压:0.4KV(0.25KV) 50HZ

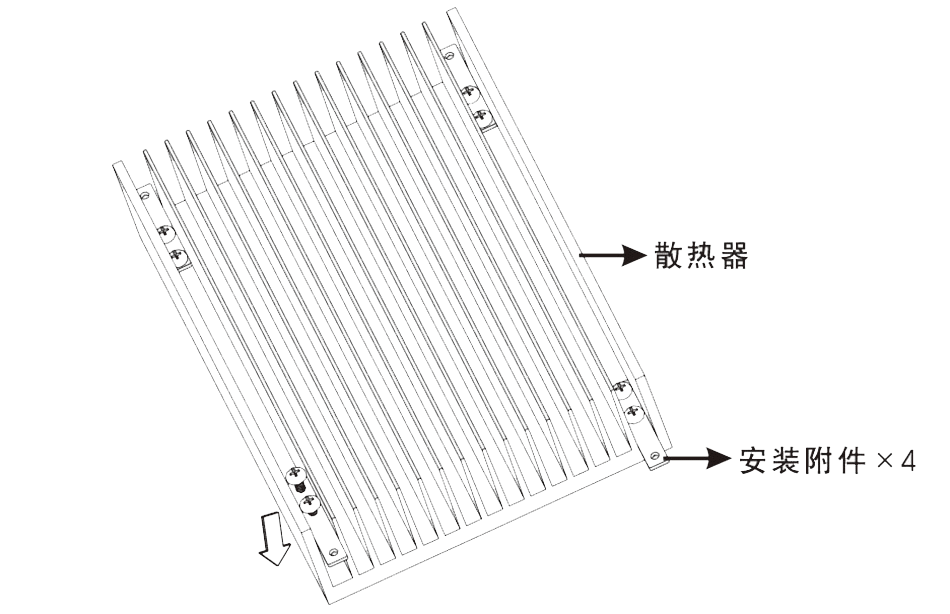

      附件的安装方法
      产品型号说明  Model Description

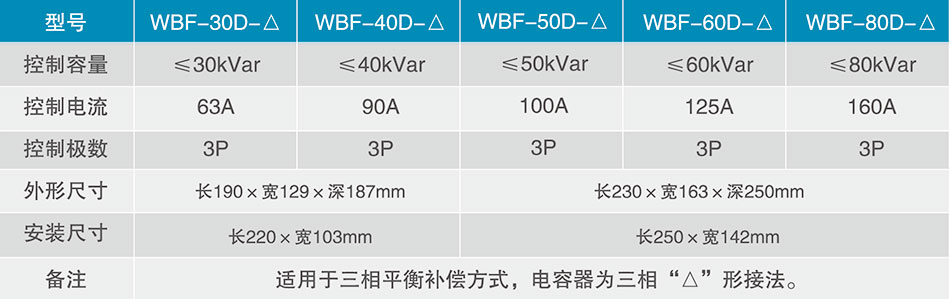

      共补型开关选型表  Totally repaired switch chosen form

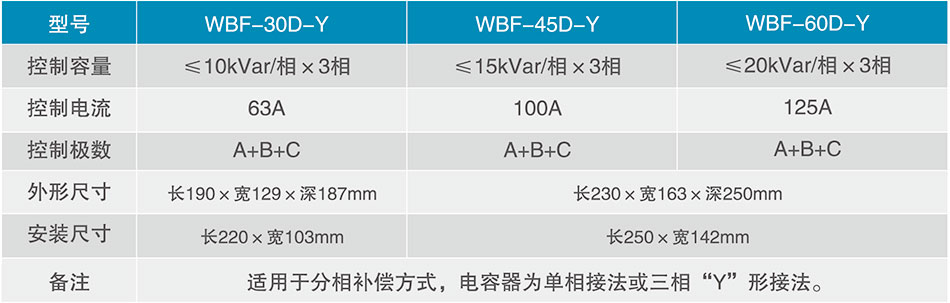

      分补型开关选型表 Cent repaired switch chosen form


      选型表
      型号 控制电容器容量(kvar) 补偿类型
      WBF-20D-△ ≤20kvar 三相共补
      WBF-30D-△ ≤30kvar 三相共补
      WBF-40D-△ ≤40kvar 三相共补
      WBF-50D-△ ≤50kvar 三相共补
      WBF-60D-△ ≤60kvar 三相共补
      WBF-80D-△ ≤80kvar 三相共补
      WBF-20D-Y ≤6.6kvar/相×3相 分相补偿
      WBF-30D-Y ≤10kvar/相×3相 分相补偿
      WBF-40D-Y ≤13.3kvar/相×3相 分相补偿
      WBF-45D-Y ≤15kvar/相×3相 分相补偿
      WBF-50D-Y ≤16.6kvar/相×3相 分相补偿
      WBF-60D-Y ≤20kvar/相×3相 分相补偿
